一、產品介紹：

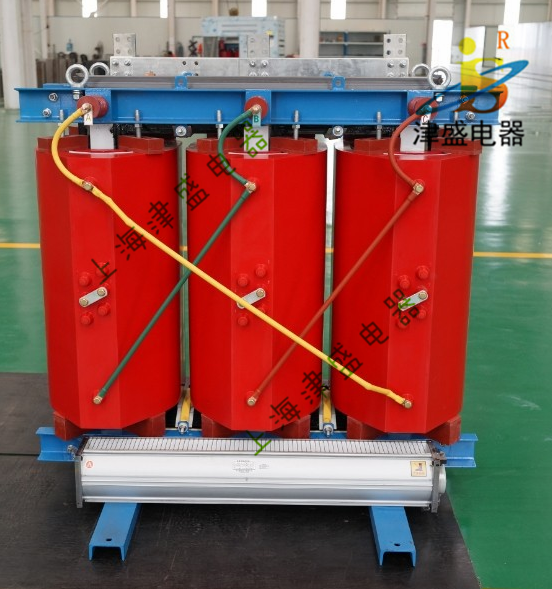

SCB10系列干式變壓器功能特點：
SCB10系列是采用杜邦NOMEX紙為基礎的絕緣系統，在變壓器的整個使用壽命期間都保持極度佳的電氣性能和機械性能。NOMEX不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以確保變壓器即使使用數年之后，線圈仍保持結構緊密，并且能夠承受短路的壓力。
高標準的安全性，無可燃性樹脂，無有毒氣體，不助燃，單位KVA的體積和重量減少，緊急過負載的能力增加，修理、維護方便，噪音低，對濕度、灰塵、污染不敏感，運行無局部放電及永無“龜裂”的可能，設計靈活，可按客戶的要求設計制成所需要的任何規格。
二、適用場所：
適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中。如：機場、地鐵、發電廠、冶金、醫院、高層、購物中心、居民密集區、石化、核電、核潛艇等重要場所。它是理想的供配電設備。
三、適用環境：
海拔不超過1000m。
b.環境溫度
最高氣溫+40℃
最高日平均氣溫+30℃
最高年平均氣溫+20℃
最低氣溫-30℃(適用于戶外式變壓器)
最低氣溫-5℃(適用于戶內式變壓器)
c.電源電壓的波形
電源電壓的波形似于正弦波。
d.多相電源電壓的對稱性
多相變壓器所連接的電源電壓應近似對稱。
|
產品型號 |
空載損耗 W |
負載損耗 W |
空載電流 % |
短路阻抗 |
總重 KG |
軌跡及安裝尺寸 |
外形尺寸 mm |
|
SCB/10(11)-50/10 |
270/240 |
990 |
1.9 |
4
|
390 |
660*550 |
1000*880*1030 |
|
SCB/10(11)-80/10 |
360/320 |
1370 |
1.8 |
570 |
660*550 |
1030*880*1060 |
|
|
SCB/10(11)-100/10 |
400/350 |
1570 |
1.6 |
630 |
660*550 |
1060*880*1090 |
|
|
SCB/10(11)-125/10 |
470/410 |
1800 |
1.5 |
815 |
660*550 |
1150*950*1140 |
|
|
SCB/10(11)-160/10 |
540/480 |
2120 |
1.4 |
860 |
660*580 |
1120*950*1140 |
|
|
SCB/10(11)-200/10 |
620/550 |
2520 |
1.4 |
1000 |
820*600 |
1140*950*1160 |
|
|
SCB/10(11)-250/10 |
720/630 |
2750 |
1.4 |
1150 |
820*600 |
1160*950*1180 |
|
|
SCB/10(1315/10 |
880/770 |
3460 |
1.2 |
1310 |
820*660 |
1060*1250*1390 |
|
|
SCB/10(11)-400/10 |
970/850 |
3980 |
1.2 |
1490 |
820*660 |
1100*1250*1390 |
|
|
SCB/10(11)-500/10 |
1160/1020 |
4870 |
1.2 |
1930 |
1070*660 |
1190*1350*1500 |
|
|
SCB/10(11)-630/10 |
1290/1130 |
5950 |
1 |
6 |
1970 |
1070*820 |
1430*1350*1500 |
|
SCB/10(11)-800/10 |
1520/1330 |
6950 |
1 |
2280 |
1070*820 |
1380*1450*1550 |
|
|
SCB/10(11)-1000/10 |
1760/1550 |
8120 |
0.8 |
2750 |
1070*820 |
1450*1500*1630 |
|
|
SCB/10(11)-1250/10 |
2080/1830 |
9690 |
0.8 |
3380 |
1070*820 |
1520*1500*1770 |
|
|
SCB/10(11)-1600/10 |
2440/2140 |
11730 |
0.8 |
3850 |
1070*1070 |
1620*1160*1250 |
|
|
SCB/10(11)-2000/10 |
3320/2900 |
14450 |
0.6 |
4500 |
1070*1070 |
1620*1500*1990 |
|
|
SCB/10(11)-2500/10 |
4000/3500 |
17170 |
0.6 |
5320 |
1070*1070 |
1720*1550*2040 |
四、生產標準：
1.GB1094.11—2007干式電力變壓器
2.GB/T10228-2008干式電力變壓器技術參數和要求
3.GB/T17211—1998干式電力變壓器負載導則
4.GB1094.10-2003電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙
5.JB/T10008-2004 6~500KV級變壓器聲級
6.JB/T56009-1998干式變壓器產品質量分等
